工作電壓
2.7~5.5V
工作電流
97μA(外灌時鐘)
時鐘頻率
3.6864MHz
兼容
AD5700
封裝
QFN24

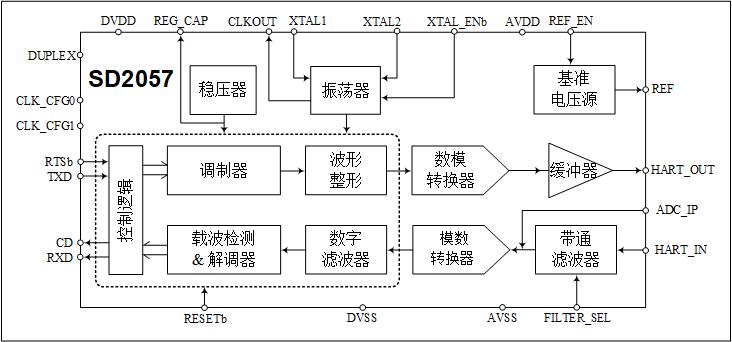

SD2057是一款專為實現HART協議而設計的CMOS單片調制解調器芯片,用于支持HART協議的現場儀表和控制器中。器件集成了所有必要的濾波、信號檢測、調制、解調及HART信號波形整形等功能,所以芯片只需少量外圍無源元件,即可滿足HART物理層規范功能要求。
SD2057使用相位連續的頻移鍵控FSK技術,傳輸速率為1200位/秒,采用半雙工通信,符合HART協議物理層要求。芯片調制模式的最大電源電流在5.5V電壓及外部3.6864MHz時鐘下為112μA。所需外圍元件少,并采用4mm x 4mm的QFN封裝,可極大節省電路板空間,因此非常適合主機和從機配置下的低功耗環路供電型應用。
符合HART通信協議物理層要求
符合Bell202標準載波1200Hz和2200Hz
內部集成接收濾波器,所需外部元件極少
HART波形整形輸出具有額外驅動能力
UART接口
工作電壓2.7~5.5V
低功耗,調制模式下最大功耗為112μA
-55~+125℃工作溫度范圍
24引腳4mm x 4mm QFN封裝
滿足RoHS環保要求
