血氧儀

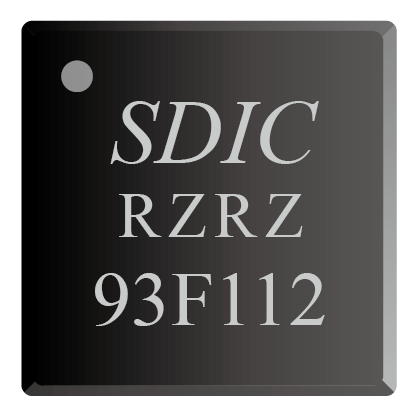

基于晶華微SD93F112芯片的血氧儀應用,充分利用其豐富的內置硬件資源,可節省血氧儀大部分外圍元器件,與其他通用SoC相比成本降低。
方案概述

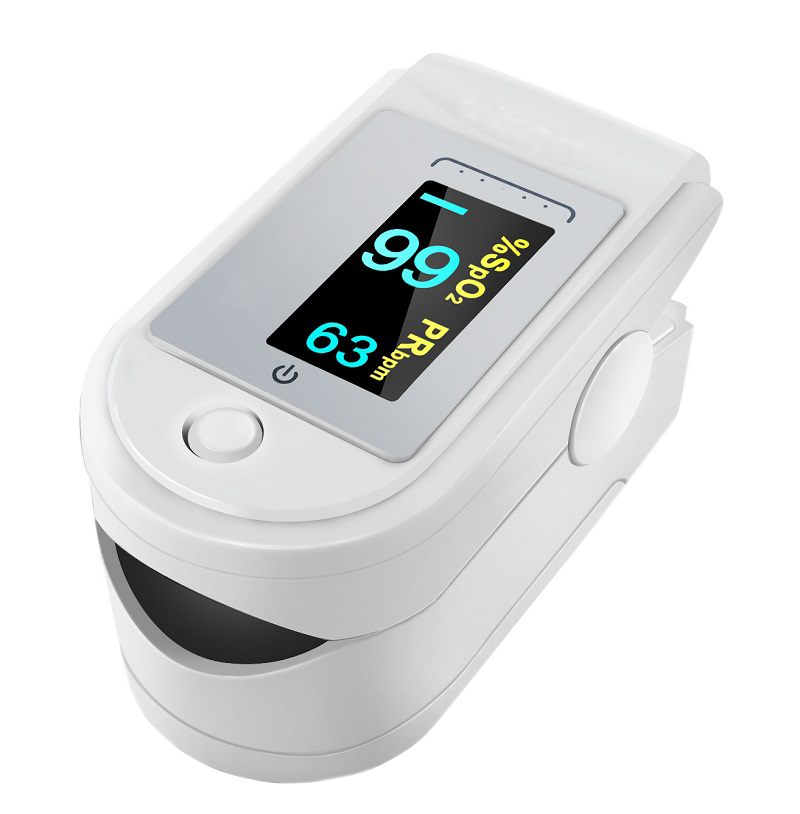

血氧儀是一種監測人體血氧含量的儀器,采用無創式紅外測量技術。通常通過測量手指、耳朵等部位檢測,主要的測試指標為脈率、血氧飽和度及灌注指數。
方案優勢
豐富的內置硬件資源,可節省大部分外圍元器件,降低成本
低功耗模式,使用普通3V電壓的電池,也能正常工作較長時間
豐富的內置硬件資源,可節省大部分外圍元器件,降低成本
低功耗模式,使用普通3V電壓的電池,也能正常工作較長時間
技術特點
32位MCU,24位高精度ADC
內置傳感器激勵輸出
帶LCD驅動模塊,支持多種驅動模式
內置正弦波發生器,輸出頻率可選,支持八電極BIA測脂
內置兩個運算放大器OPA和OPB
內置UART、I2C、PWM/PDM、TIMER、BUZZER、INT、RTC
內置硅溫度傳感器
工作電壓:2.4~5.5V

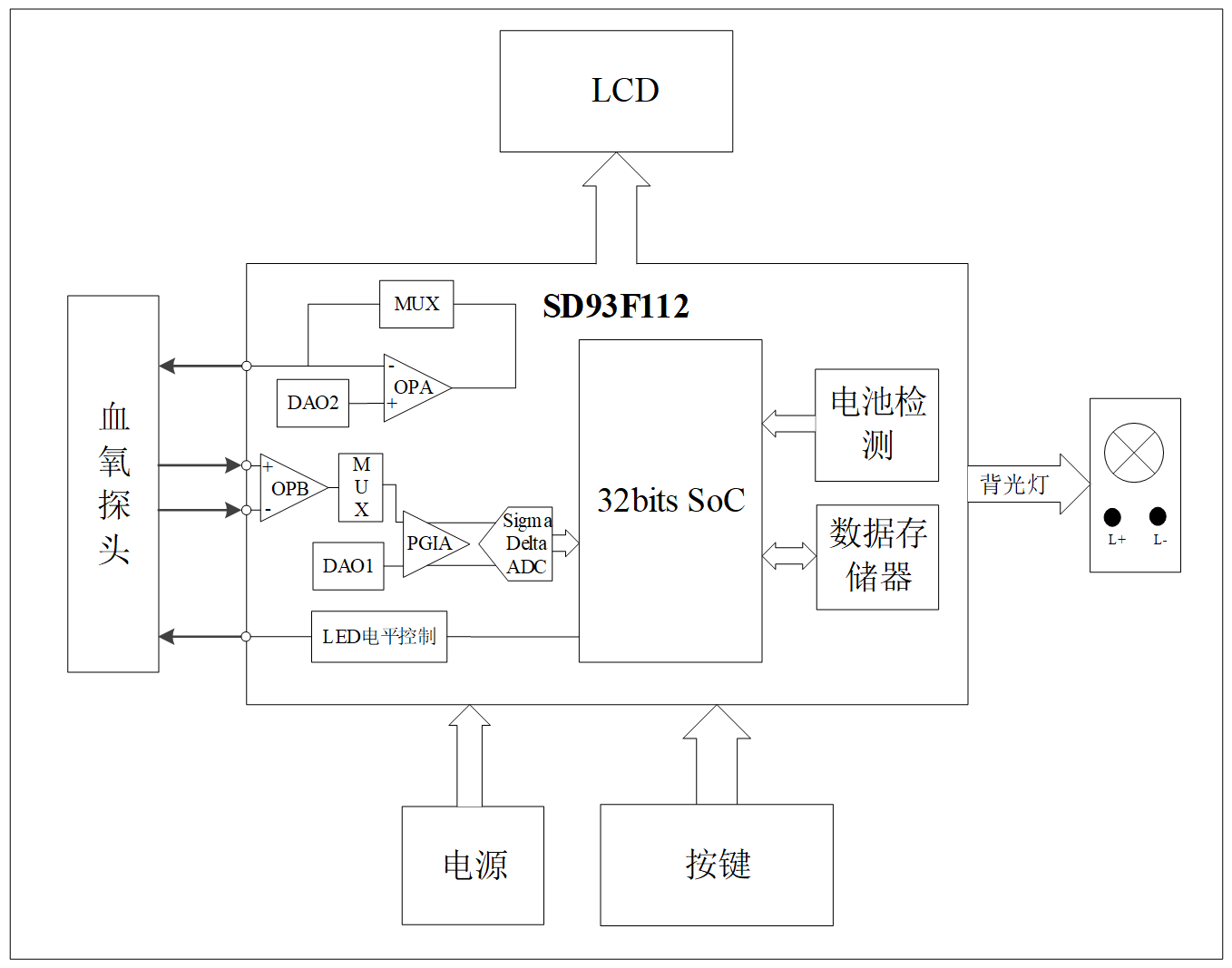

應用框圖

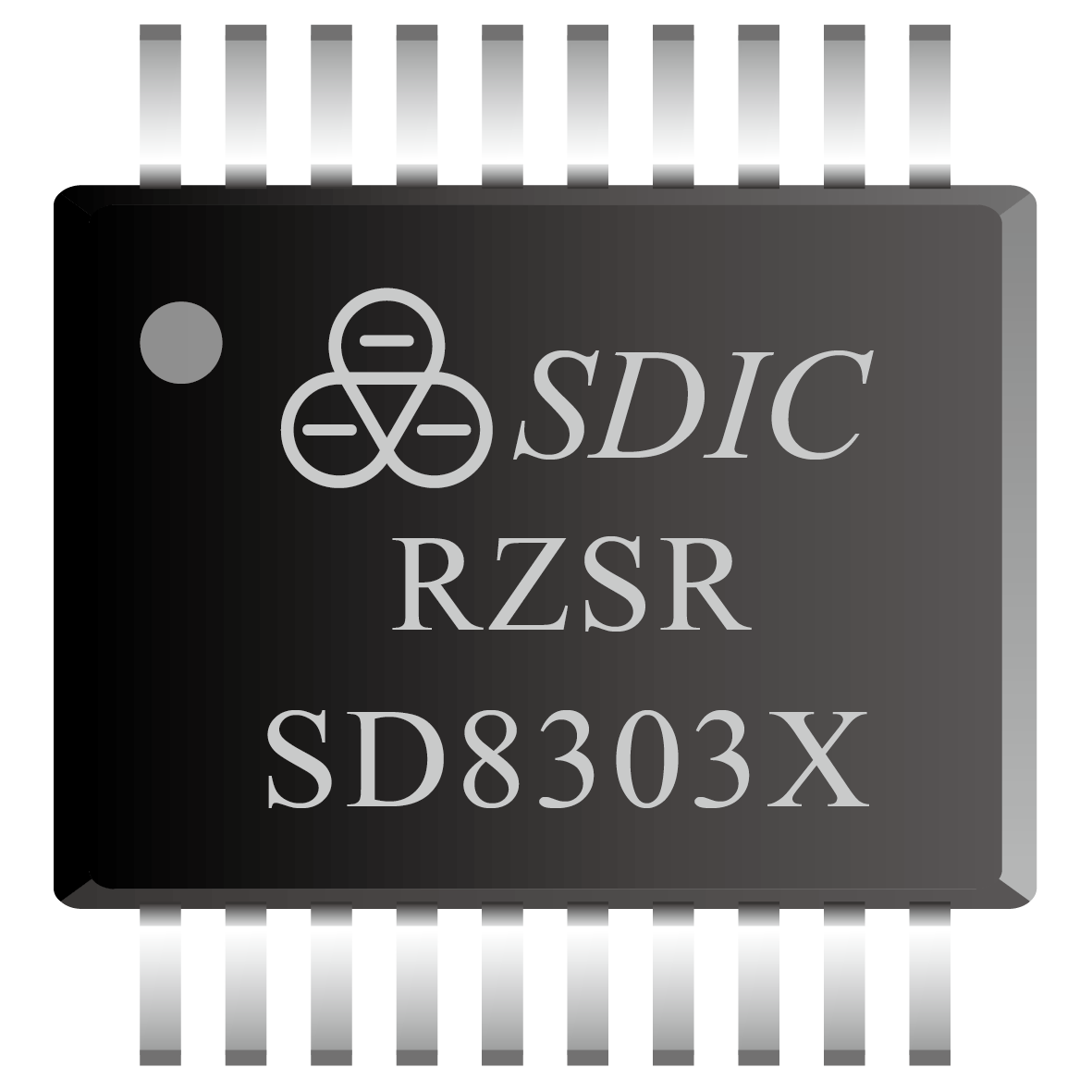

特色產品
