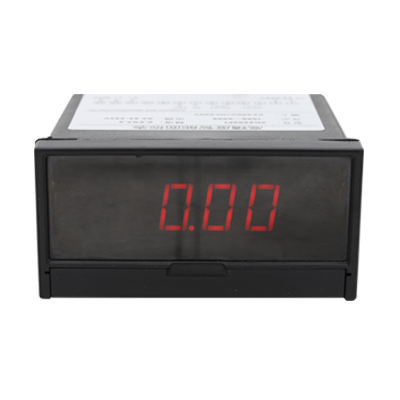

數顯儀表
數顯表包括電壓表、電流表、頻率表、4~20mA無源表、溫控儀、教學儀表等多種類型,實現常見電信號的測量。
方案概述
本系列產品針對數顯儀表應用設計,芯片集成了TRMS計算器、顯示驅動、UART、DSP、PWM等數顯儀表常用外設,在交直流表頭、多功能數顯表、變送器儀表、4~20mA無源表、溫控儀等多種儀表應用具備成熟方案,可實現交直流電壓、交直流電流、頻率等常見工業電信號的高精度測量,同時可擴展通信、報警、變送、開關量輸出等多種不同的附加功能。內部集成先進的校準算法,滿足測量精度的情況下,極大的節省客戶的校表時間,且校準系數可保存至芯片內部,節省外部存儲器。
方案優勢
測量精度高,集成24位ADC,最高可實現0.01級的穩定測量
集成TRMS,交流測量時無需增加外部整流器件
芯片集成度高,可實現單芯片方案
內部集成DSP單元,支持數字校準
測量精度高,集成24位ADC,最高可實現0.01級的穩定測量
集成TRMS,交流測量時無需增加外部整流器件
芯片集成度高,可實現單芯片方案
內部集成DSP單元,支持數字校準
技術特點
測量精度:最高可實現0.1級
顯示范圍:最高可實現-19999~19999
轉換速率:3次/S
顯示方式:芯片內部集成LCD/LED驅動
交流帶寬:最大支持2kHz
通信方式:帶UART接口,集成標準的Modbus協議
報警輸出:支持4路獨立的報警輸出,可靈活配置
工作電壓:2.4~3.6V
校準方式:數字校準,可使用內部存儲器

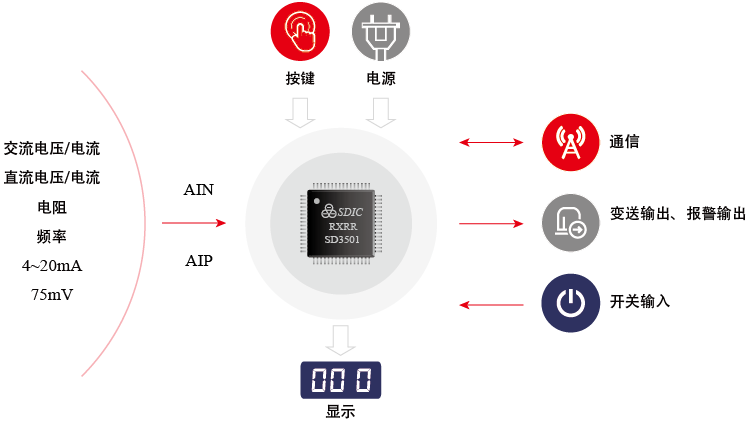

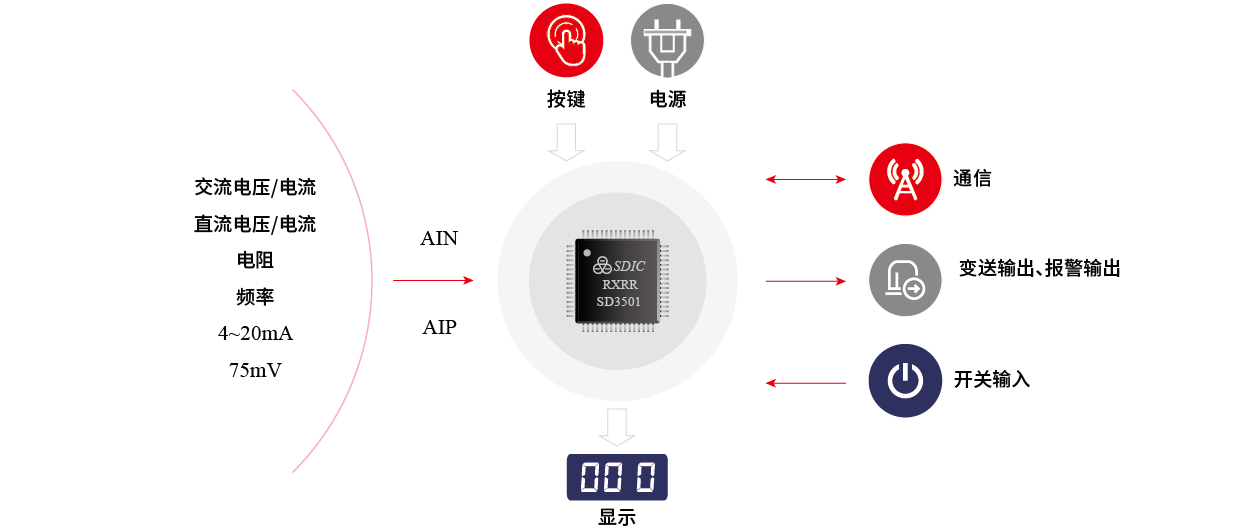

應用框圖

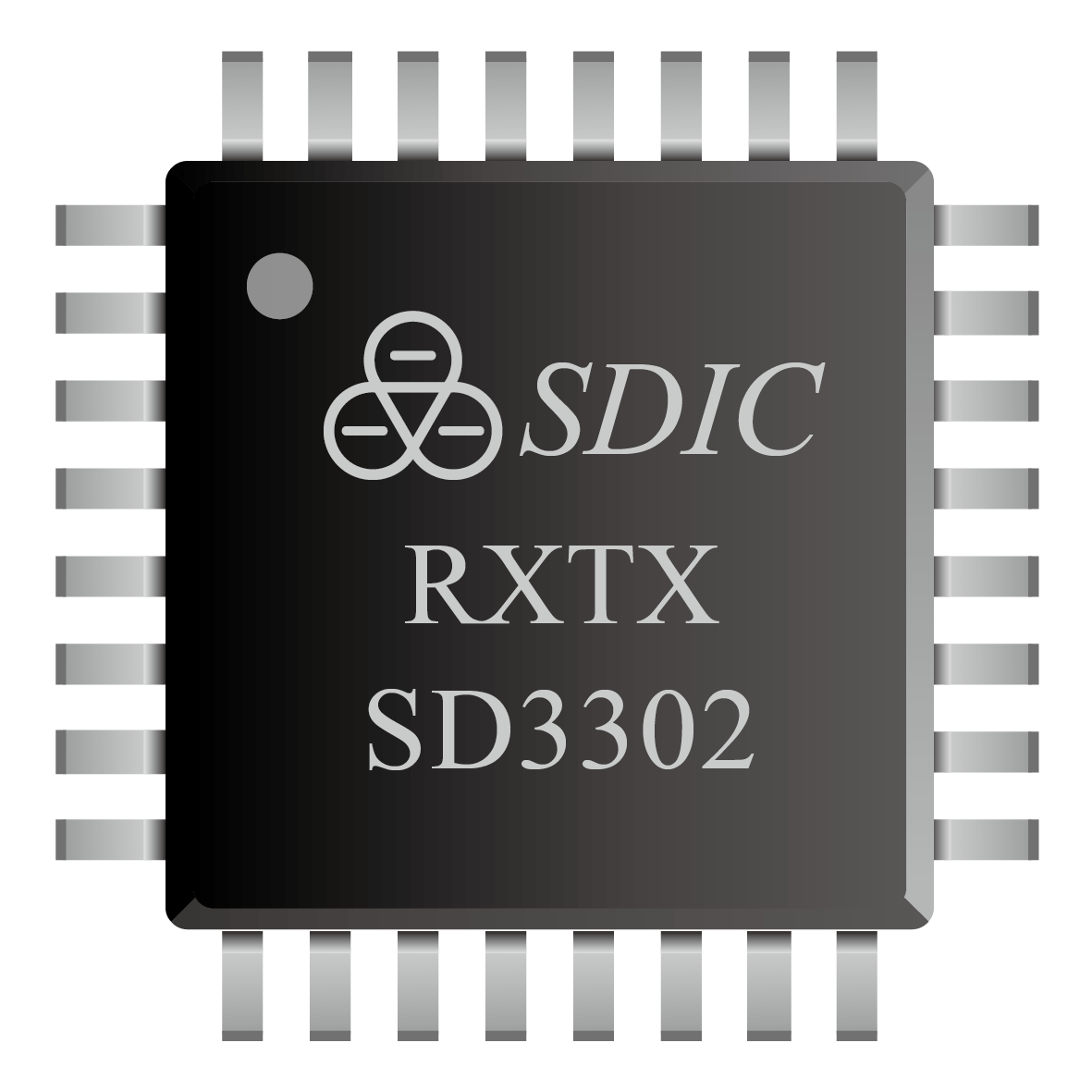

特色產品
