數顯儀表
數顯表包括電壓表、電流表、頻率表、4~20mA無源表、溫控儀、教學儀表等多種類型,實現常見電信號的測量。
方案概述
本系列產品針對4~20mA無源表頭應用設計,內部集成24位高精度ADC、低噪聲PGIA、顯示驅動等功能模塊,非常適合高精度表頭應用。內部集成溫度傳感器,可實現溫補。集成先進的線性校準算法,校準操作簡單,且校準系數可保存至芯片內部,節省外部存儲器。
方案優勢
測量精度高,集成24位ADC,最高可實現0.01級的穩定測量
集成度高,屬于單芯片解決方案
功耗低,支持低功耗模式
阻抗低,小于6R
壓降小,低于1.5V
測量精度高,集成24位ADC,最高可實現0.01級的穩定測量
集成度高,屬于單芯片解決方案
功耗低,支持低功耗模式
阻抗低,小于6R
壓降小,低于1.5V
技術特點
顯示范圍:-19999~39999
轉換速率:3次/秒
產品壓降:≤1.5V
環路阻抗:≤5R
工作電流:<1mA
測量精度:0.01% F.S±1個字
顯示方式:LCD/LED,帶8個不同的物理單位
參考電壓:1.2V,50ppm/℃
報警輸出:2路隔離式開關量報警輸出
溫度檢測:具有內部溫度傳感器,可對對測量結果進行溫度補償

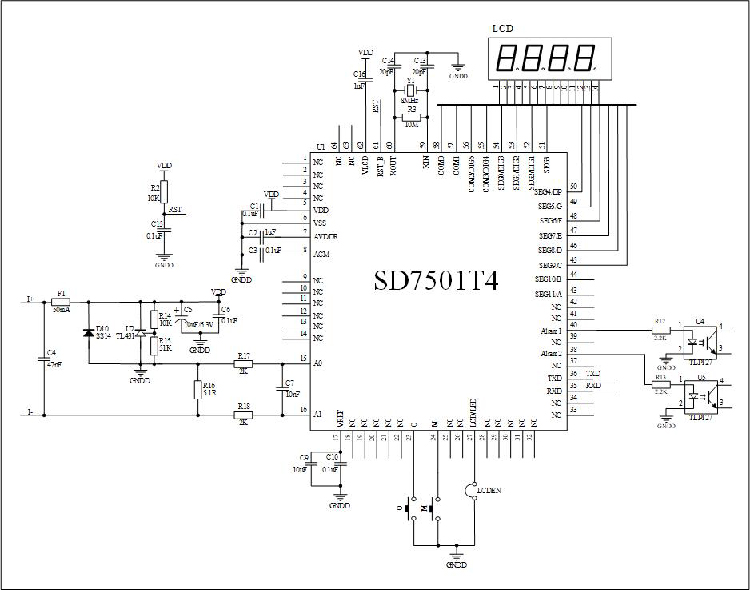

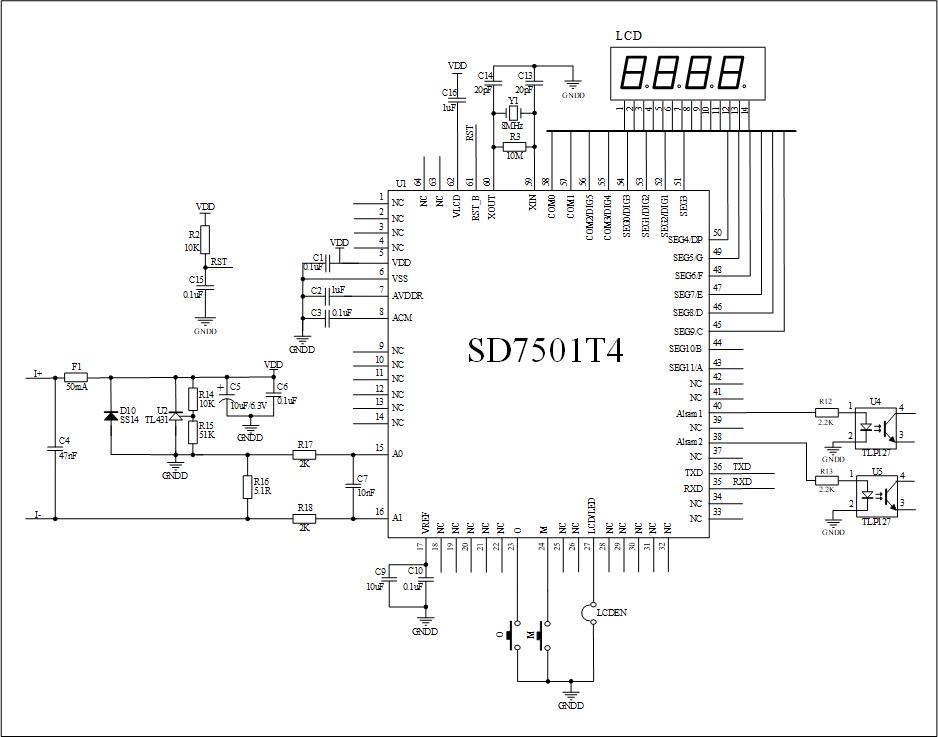

應用框圖
