萬用表
萬用表可測量交直流電壓、交直流電流、電阻、電容、頻率、二極管、三極管、通斷、溫度等。
方案概述
本系列產品專為數字萬用表設計,內部集成TRMS測量功能(帶寬2kHz),LCD顯示驅動,UART通信接口,可實現交直流電壓、交直流電流、頻率、電阻、電容、二極管(壓降最大3.3V)、三極管、通斷、溫度、NCV、通信、脈沖輸出等數字萬用表常見功能,支持自動檔和手動擋兩種測量方式,最高可實現6000 Counts穩定測量;
芯片內部針對數字萬用表應用方案集成了多功能網絡,將高精度電阻集成至芯片內部,溫漂參數和一致性更好,降低了外部電路的復雜程度;
程序存儲器具備自燒錄功能,可用來保存校準數據等,節省外部存儲器;內部集成了多種數字萬用表功能,可根據需求自由選擇,先進的校準算法,滿足測量精度的情況下,極大的節省客戶的校表時間,且校準系數可保存至芯片內部,節省外部存儲器。
方案優勢
測量精度高,集成TRMS,無需外部整流器件
方案集成度高,外圍器件少
集成校準算法,節省生產校準時間
功耗低,可延長產品的使用時間
測量精度高,集成TRMS,無需外部整流器件
方案集成度高,外圍器件少
集成校準算法,節省生產校準時間
功耗低,可延長產品的使用時間
技術特點
最大顯示:6100
轉換速率:3次/S
調整方式:手動/自動
工作電壓:2.4~3.6V
工作電流:3mA(休眠時≤2μA)
交流整流:內設無需外部組件真有效值處理器,帶寬達2kHz,誤差小于0.5%
數據記錄:有讀數保持功能
自動關機:15 分鐘
蜂鳴頻率:約為1.95kHz(+/-1%)
顯示方式:4 * 15 LCD,有單位符號和背光顯示
參考電壓:1.2V,50ppm/℃
校準方式:無需EEPROM 或電位器
報警設置:可選電壓量程
溫度檢測:具有內部溫度檢測功能,熱電偶溫度測量無需外部冷端補償電路
低電檢測:可設定外部或內部檢測

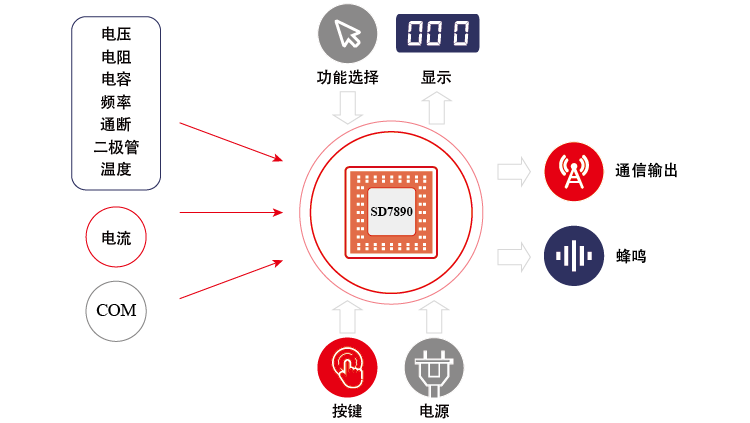

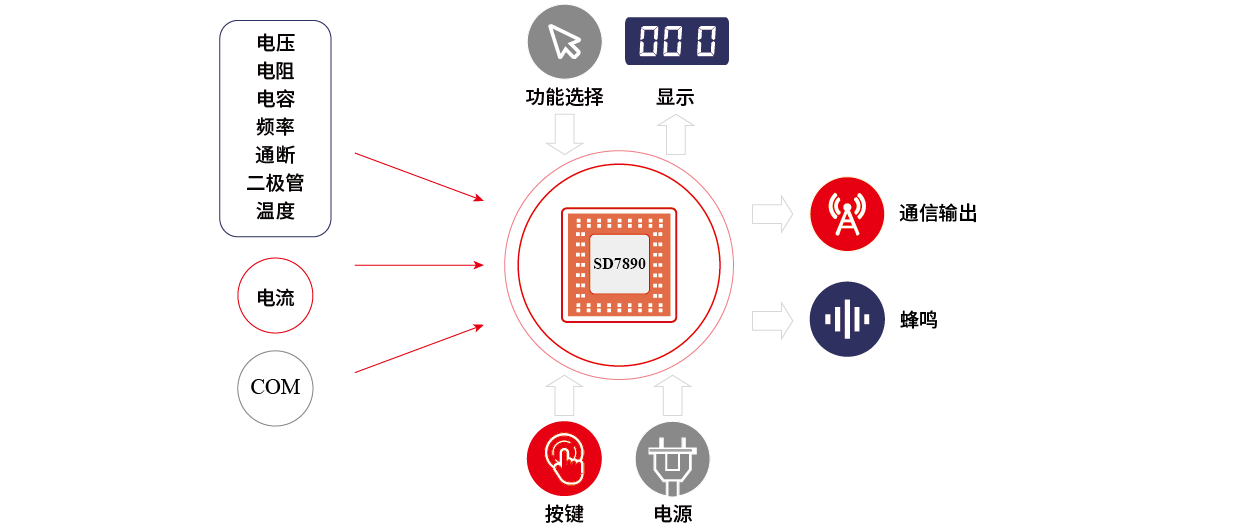

應用框圖
