工業控制
針對工業控制領域推出高精度電流環芯片、HART芯片和工業級傳感器信號調理芯片,滿足工業測量、通信等多方面使用需求。
方案概述
針對工業現場智能儀表的物聯網需求,使用單片HART調制解調器SD2057和數模轉換器SD2421設計實現了其中的HART協議遠程通信模塊,具有高精度、低功耗、低成本、工作可靠性高的優點。
方案優勢
精度高、功耗低、成本低
穩定性高,滿足工業環境使用需求
精度高、功耗低、成本低
穩定性高,滿足工業環境使用需求
技術特點
Hart
符合 HART 通信協議物理層要求
符合 Bell202 標準載波 1200Hz 和 2200Hz
內部集成接收濾波器,所需外部元件極少
HART 波形整形輸出具有額外驅動能力
UART 接口
工作電壓 2.7~5.5V
低功耗,調制模式下最大功耗為 112μA
-55~+125℃工作溫度范圍
滿足 RoHS 環保要求
4~20mA電流環
16 位分辨率和單調性
±0.01%積分非線性
3V/3.3V/5V 穩壓器輸出
2.5V 和 1.25V 精密基準電壓源輸出
最大靜態電流 520μA
兼容 HART?通信協議
靈活的抗干擾串行接口
可編程報警電流輸出能力
過流保護以及短路保護
16 引腳 SOIC 封裝
-40~+85℃工業級工作溫度范圍|

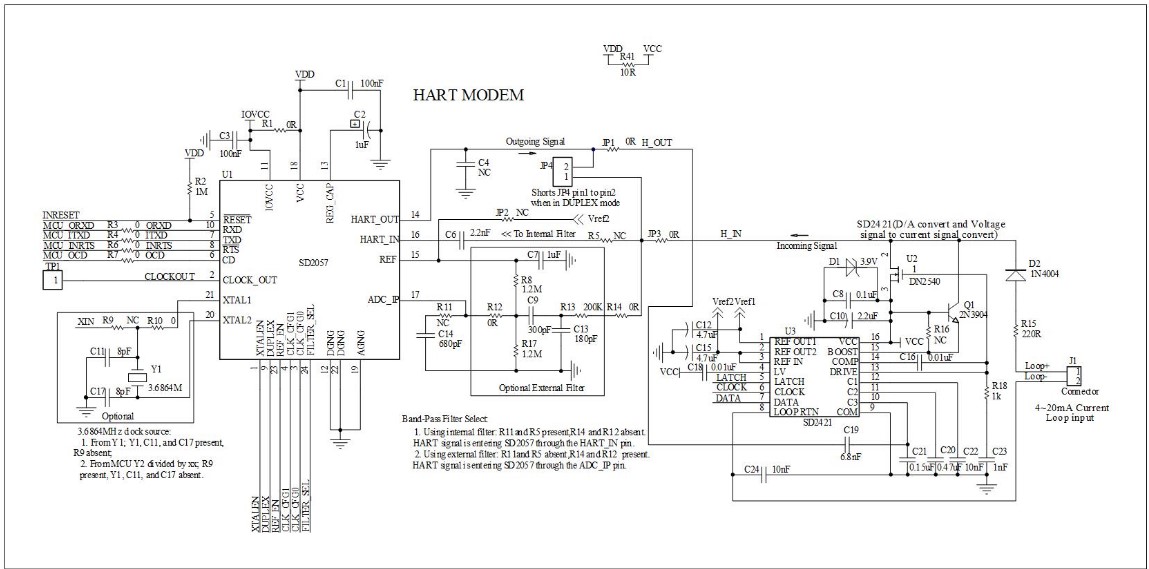

應用框圖
