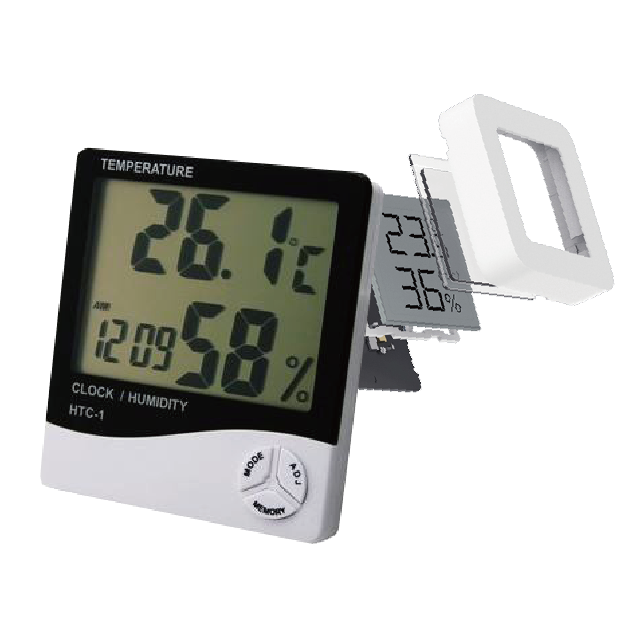

數字溫度計
高精度芯片,溫度傳感器集成于芯片,可準確測量溫度。應用于工業現場和普通家庭多場景使用。
方案概述
當代人們對于不同情境下的測溫需求越來越高?;谖宜揪A微SD5000系列芯片的數字溫度計方案,由于溫度傳感器集成于芯片內,可在測溫的同時直接將溫度轉化為串行數字信號,在芯片處理信號后,由LCD或LED顯示。此溫度計抗干擾能力強,測溫精度高,讀數方便,無需校準,調試方便,易開發。可用于工業現場和普通家庭多場景使用。
方案優勢
測溫精度高,功耗低
數字溫度輸出,兼容I2C/SMBus 協議
管腳兼容ADT75/LM75A/TMP75
測溫精度高,功耗低
數字溫度輸出,兼容I2C/SMBus 協議
管腳兼容ADT75/LM75A/TMP75
技術特點
溫度傳感器集成于芯片
12位數字溫度讀數,分辨率為0.0625℃
在-40~+100℃范圍內典型誤差小于±0.5℃
在-55~+125℃范圍內典型誤差小于±1.0℃
提供過溫報警功能,可設置閾值及遲滯量
可選“連續測溫模式”或“單次測溫模式”
低功耗:測溫時典型工作電流只有170μA,關斷模式工作電流小于1μA
工作電壓范圍: 2.7~5.5V

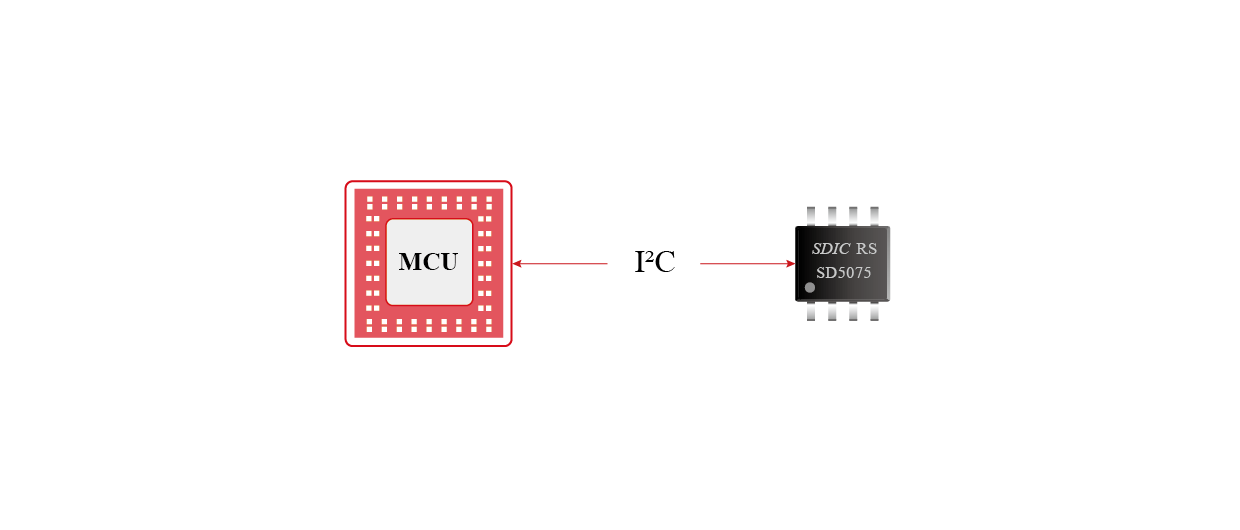

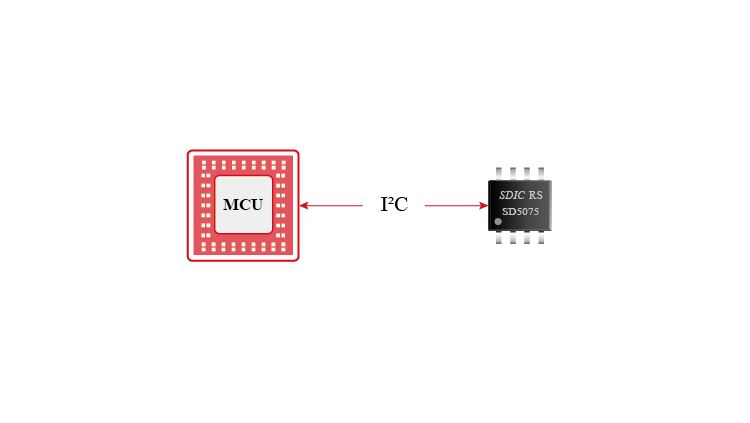

應用框圖
