SD5003A/B
工作電壓
2.7~5.5V
2.7~5.5V
溫度測量范圍
-55~+125℃
-55~+125℃
典型誤差@3.0V
±1.5℃@-40~+100℃
±2.0℃@-55~+125℃
±1.5℃@-40~+100℃
±2.0℃@-55~+125℃
±2.0℃@-55~+125℃
兼容
TMP03
TMP03
封裝
TO-92/SOP8
TO-92/SOP8
SD5003A/B產品規格書
芯片描述

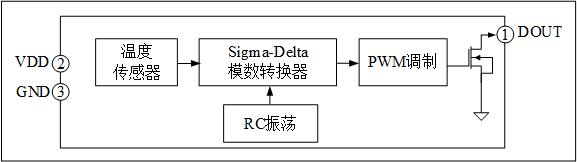

SD5003是一款高準確度溫度傳感器芯片,數字PWM輸出,內部溫度傳感器將溫度轉換為電壓信號,再經ADC轉換為數字信號,并調制為PWM波形輸出。SD5003具有很高的測溫精度,在-40~+100℃范圍內典型誤差小于±0.8℃,在-55~+125℃范圍內典型誤差小于±1.0℃。DOUT為開漏輸出,方便在多電壓系統中使用。
芯片特點
PWM輸出為開漏端口
PWM輸出模式:固定周期,占空比隨溫度變化
在-40~+100℃范圍內最大誤差±1.5℃
在-55~+125℃范圍內最大誤差±2.0℃
3V工作電壓下的電流典型值170μA
工作電壓范圍2.7~5.5V
SOP8或TO-92封裝,管腳兼容TMP03
