SD2017B

工作電壓

2.7~5.5V

2.7~5.5V

工作電流

150μA(晶振時鐘)

150μA(晶振時鐘)

時鐘頻率

3.6864MHz

3.6864MHz

兼容

A5191HRT/HT2015/SD2015

A5191HRT/HT2015/SD2015

封裝

LQFP32

LQFP32
芯片描述

        SD2017是一款專為實現HART協議而設計的CMOS單片調制解調器芯片,用于支持HART協議的現場儀表和控制器中。芯片只需外加少量無源元件,即可滿足HART物理層規范功能要求,包括調制與解調,輸入信號濾波,載波檢測和發送信號波形整形等。
        SD2017使用相位連續的頻移鍵控FSK技術,傳輸速率為1200位/秒,采用半雙工通信,符合HART協議物理層要求。芯片調制模式的最大電源電流在5.5V電壓及外部3.6864MHz時鐘下為90μA。
        該芯片管腳與SD2015、HT2015及A5191HRT具有兼容性,可直接替代上述三種產品,只需簡化外圍電路以及修改部分電阻電容參數,而無需改動PCB板。

芯片特點
  • 符合HART通信協議物理層要求

  • 單芯片半雙工1200b/s的FSK調制解調器

  • 符合Bell202標準載波1200Hz和2200Hz

  • HART波形整形輸出具有額外驅動能力

  • 可接3.6864MHz晶振或使用外部時鐘源

  • 工作電壓2.7~5.5V

  • 低功耗,調制模式下最大功耗為90μA

  • -55~+125℃工作溫度范圍

  • 32腳LQFP封裝

  • 滿足RoHS環保要求

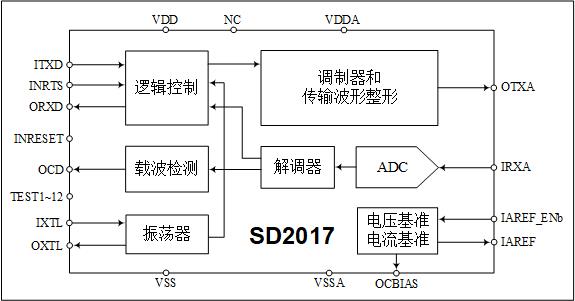

芯片框圖
應用領域

流量計

溫度變送器

HART 手抄機
