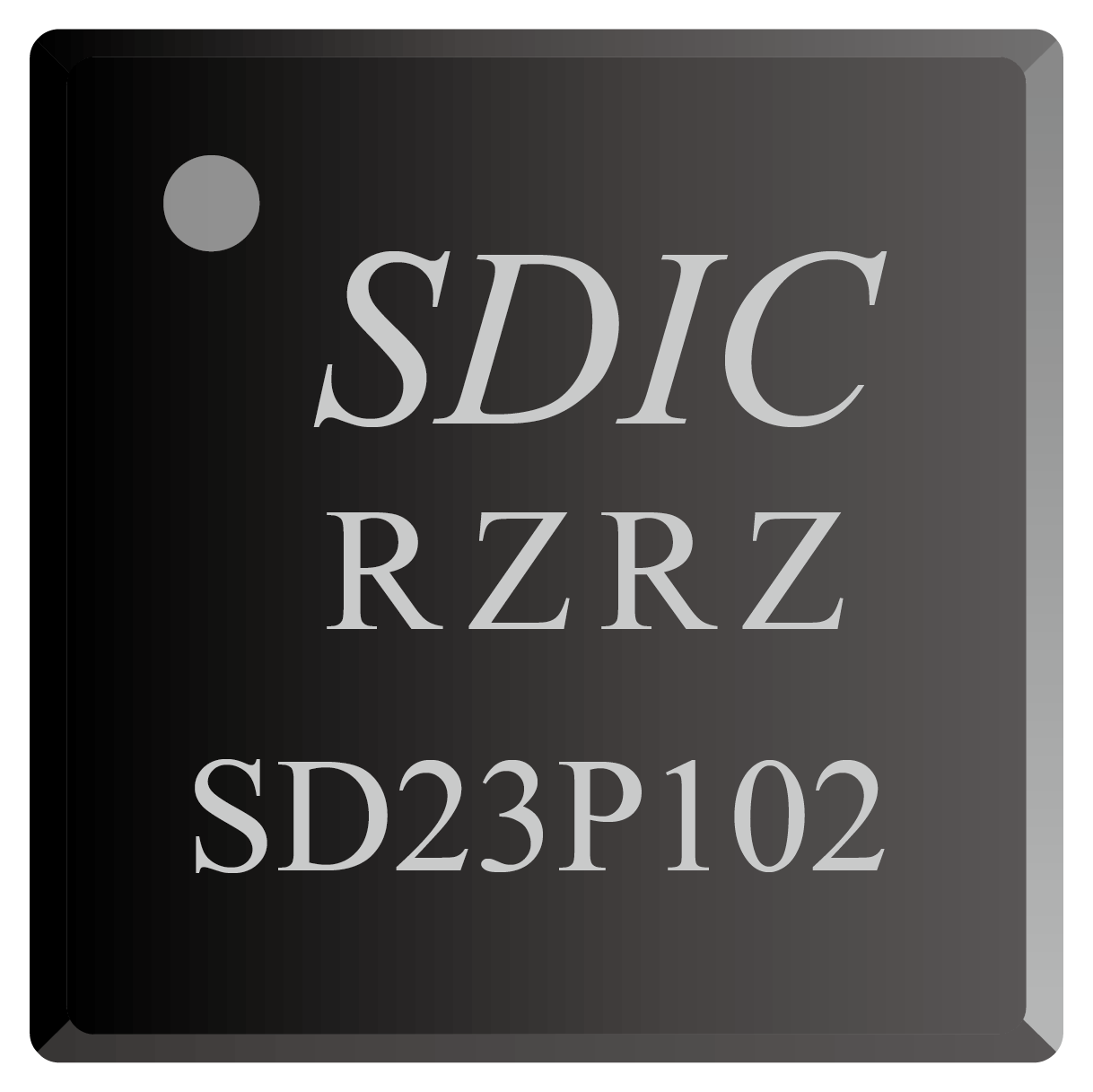

SD23P102

工作電壓

2.4~3.6V

2.4~3.6V

工作電流

1.2mA

1.2mA

ROM

16k Bytes OTP

16k Bytes OTP

SRAM

512 Bytes

512 Bytes

封裝

QFN20

QFN20
芯片描述

   SD23P102是用于阻式或電壓型傳感器,如壓力變送器、熱電偶、RTD、NTC等傳感器信號調理與變送芯片。SD23P102內置的24位ADC、低噪聲高阻抗PGIA非常適合傳感器小信號測量,內置OP,可產生程控恒流源激勵和恒壓源激勵,16位PWM控制器,可用于實現4-20mA變送輸出,內置校準算法,支持載波通信,可借助4-20mA電源線實現溫度變送器和壓力變送器模塊的校準與變送,校準參數保存在芯片內部。支持I2C通信,并可通過I2C喚醒低功耗,滿足低功耗應用需求。支持低功耗模式,低功耗模式下靜態電流小于1μA。


芯片特點
  • 24位ADC用于傳感器信號測量

  • 低噪聲高輸入阻抗PGIA,1X~256X增益調整

  • 內置低溫漂基準

  • 內置高線性度溫度傳感器

  • 超低功耗模式功耗<1μA

  • 程控恒流源激勵輸出

  • 程控恒壓源激勵輸出

  • 多種OSR設置,支持50/60Hz工頻干擾抑制

  • 內置OTP可用于保存校準數據

  • 內部高頻RC振蕩器

  • 1路I2C,支持待機喚醒

  • 1路OWI,可用于雙線4-20mA變送器校準

  • 內置通用傳感器校準邏輯,配合手操器使用

  • 16位PWM控制器,可實現4-20mA輸出

  • 工作電壓范圍:2.4~3.6V

  • 工作溫度范圍:-40~125℃

芯片框圖
應用領域

流量計

溫度變送器
