工作電壓
高壓模式6.5~40V
低壓模式4.5~5.5V
低壓模式4.5~5.5V
工作電流
2.5mA
ROM
32k Bytes MTP
SRAM
2k Bytes
封裝
QFN32

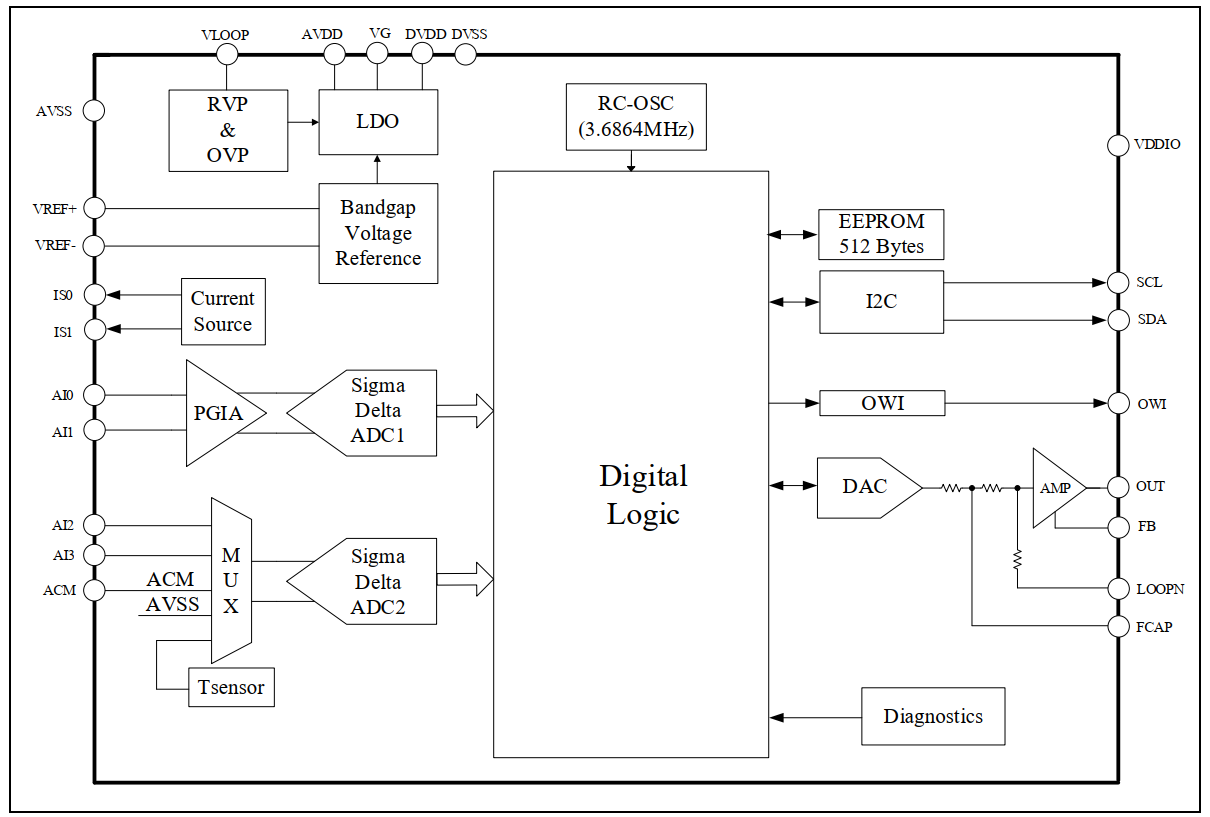

SD23M101高度集成,用于阻式或電壓型傳感器,如擴散硅、陶瓷、單晶硅等壓力傳感器信號調理及變送輸出芯片。片內集成高壓電源模塊,24位主信號測量ADC,24位溫度測量ADC,儀表放大器,恒流源、恒壓源激勵,支持OWI等數字接口,支持4-20mA、0-5V、0-10V變送輸出。高度集成,使用很少的外圍器件,即可實現方案與調試工作。內置高壓電源模塊,允許最高40V的電壓輸入芯片,0-10V輸出模式電路更簡單。內置多種傳感器校準算法,如3P3T、5P5T、7P7T,校準參數保存在芯片內部的EEPROM中。內置溫補算法,使得方案的整體溫漂更小。
內置24bits ADC1,包含1~256倍增益的低噪聲PGA,外部單差分輸入通道
內置24bits ADC 2,支持1、2、4、8和16倍增益,外部單差分輸入通道或兩單端 輸入通道,可切換至內部溫度傳感器輸入通道
內置高精度16bits DAC支持4~20mA、0-5V、0-10V輸出
內置一路低溫漂電壓激勵源,激勵電壓可選為2.5V和4V
內置兩路電流激勵源,激勵電流100μA、250μA、500μA和750μA可選
內置高線性度的溫度傳感器
內置低溫漂基準,溫漂典型值為5ppm℃,最大值為10ppm/℃
多種ODR設置,可對50/60Hz的干擾及其諧波同時產生抑制
內置壓力傳感器校準算法,3P3T、5P5T、7P7T
OWI通信,可借助4-20mA環路通信
工作電壓范圍:內置高壓電源管理模塊,支持6.5~40V寬電壓供電
工作溫度范圍:-40~150℃
