SD93F115B-D

Flash

120k

120k

SRAM

8k

8k

ADC ENOB

19.5bits@15.2sps|*|Gain=128

19.5bits@15.2sps|*|Gain=128

LCD

44SEG*4COM

44SEG*4COM

通訊口

2 UART, 1 I2C, 1SPI

2 UART, 1 I2C, 1SPI
芯片描述

  芯片是帶有LCD驅動和24位高精度ADC的32位MCU的SOC產品,提供120KB Flash空間用于存儲用戶程序。

  本芯片為32位的系統芯片,可以字節、半字(16位)、全字(32位)訪問,系統時鐘上電默認為12MHz,可通過寄存器配置選擇不同的時鐘作為系統時鐘,最高可配置為24MHz。

        本芯片提供四種工作模式,讓用戶可以在工作效率和能量消耗方面得到最佳選擇,四種模式分別是:正常工作模式、待機(WAIT)模式、休眠(DOZE)模式和深度休眠(STOP)模式。


芯片特點
  • 高精度ADC,18bits@8sps (Gain = 256),4個差分通道或者8個單端通道

  • 低噪聲高輸入阻抗前置放大器,1、2、4、8、16、32、64、128和256倍增益可選, 帶offset校正功能

  • 32bits MCU(24MHz max),120k Bytes FLASH,8k Bytes Boot,8k Bytes SRAM

  • 內置高頻RC振蕩器,24MHz,校準后精度可達±1%

  • 內置低頻RC振蕩器,32kHz

  • 可支持高頻晶體振蕩器,8~24MHz

  • 支持低頻晶體振蕩器,32.768kHz

  • 帶 RTC 模塊,可以計算年、月、星期、日、時、分和秒,可以自動進行閏年計算

  • 支持LCD驅動,支持兩種顯示波形,4COM x 44SEG、5COM x 43SEG、6COM x 42SEG 和8COM x 40SEG四種模式,驅動電壓2.7~5.2V可選

  • 內置12bits SAR ADC,3個單端通道,1ksps(電池測量精確度0.2V以上,考慮2M 分壓電阻的輸入阻抗問題)

  • 內置傳感器激勵輸出,輸出電壓可選,2.4V、2.7V、3.0V、3.3V、3.6V、3.9V、4.2V、4.5V

  • 內置開短路探測電流(Burnout Detect Current Source)

  • 輸出1.2V基準

  • 內置DAC_AUD_12bit用于語音播報

  • 內置溫度傳感器,可以單點校正,支持自動正反測

  • 內置低壓檢測電路,檢測電壓范圍2.0~5.3V

  • 內置最多2路UART通信接口,待機時RXD0/RXD1下降沿自動喚醒MCU

  • 內置1路I2C通信接口

  • 內置1路SPI通信接口

  • 內置2路獨立16bits PWM輸出

  • 內置1路捕捉輸入口CCP

  • 內置16bits Timer0/1/2,用于定時中斷等

  • 內置蜂鳴器輸出驅動,驅動的時鐘和頻率可設置

  • 2個外部中斷,INT1~0

  • 7個按鍵中斷,KEY6~0

  • 工作電壓范圍:2.4~5.5V

  • 典型工作電流:400μA/MIPS@3.3V,休眠電流25μA,待機狀態下加RTC盡量做到低于30μA

  • ? 工作溫度范圍:-40~85℃

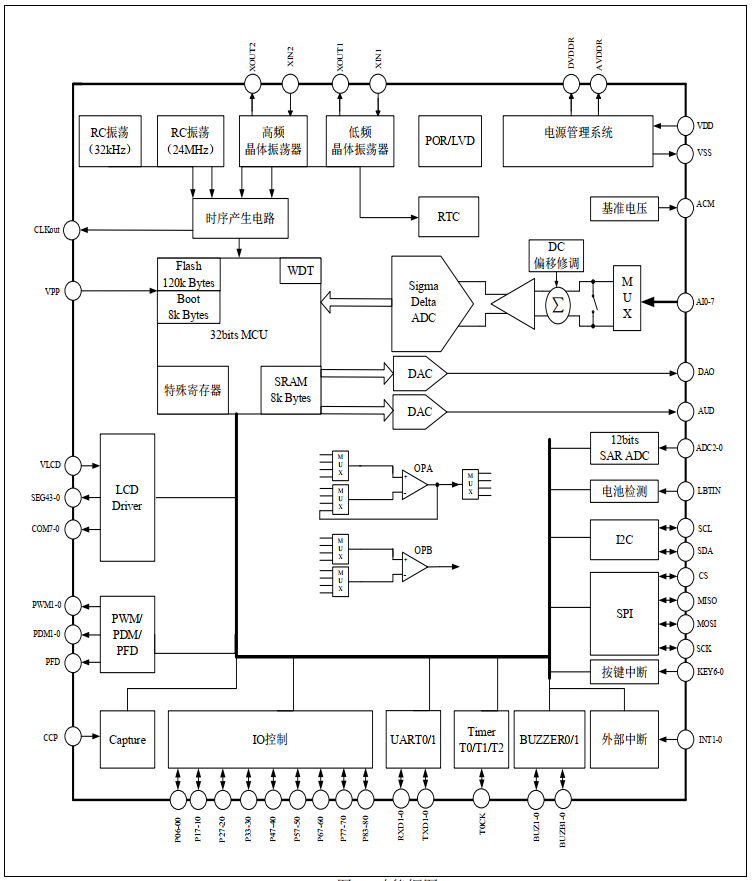

芯片框圖
應用領域

血壓計

血糖儀

紅外測溫

衡器
