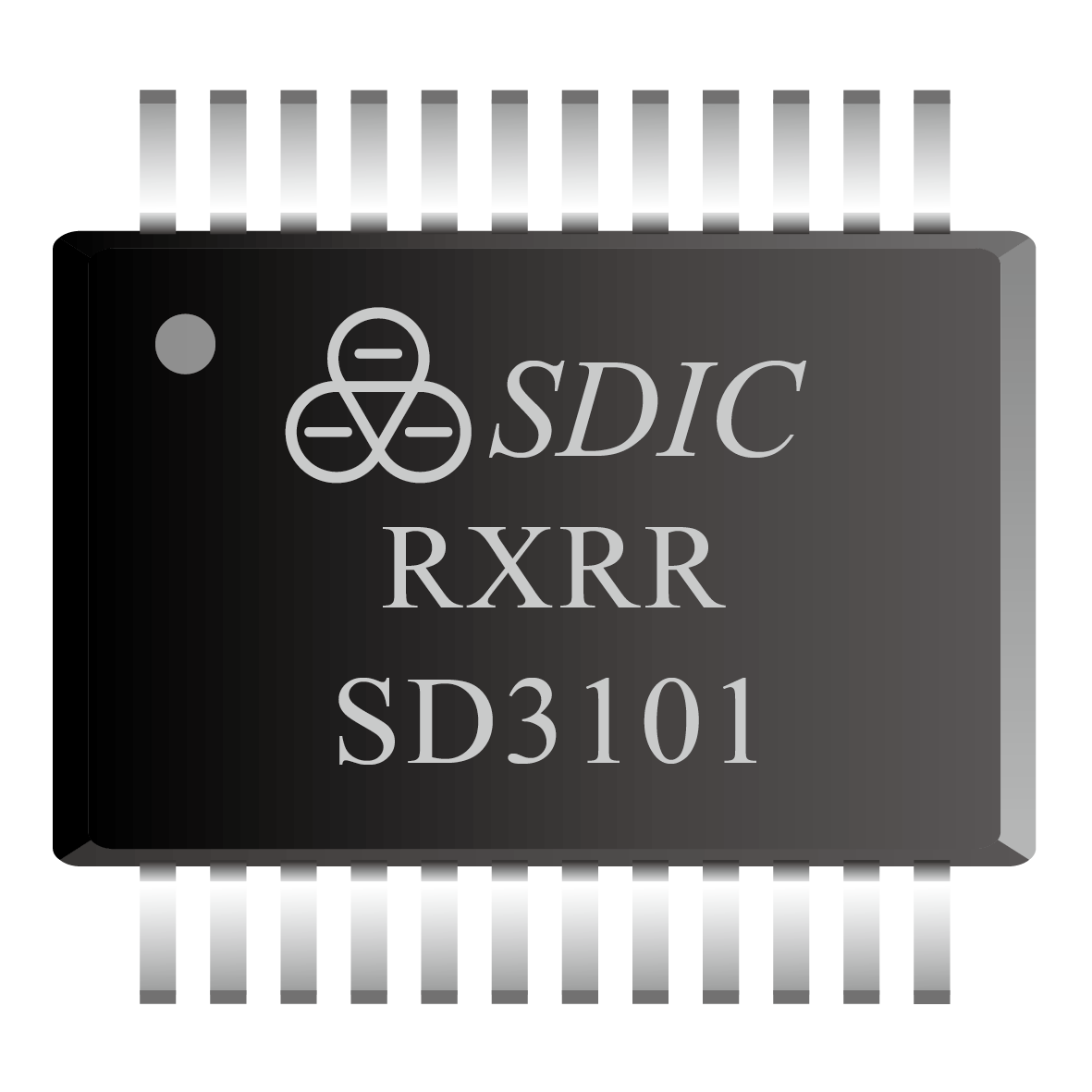

SD3101F1

電流

交直流:20μA-20A

交直流:20μA-20A

電壓

交直流:200mV-1000V

交直流:200mV-1000V

Counts

29999

29999

精度

0.5%

0.5%

報警

/

/
芯片描述

        SD3101F1是內含高精度低噪聲模/數轉換器(SDADC),內置真有效值計算器,可直接測量交流信號,需外接任何整流組件,帶寬40~400Hz。數據輸出速率可調,輸出速率為10SPS時,對50Hz和60Hz干擾同時產生抑制。3個地址設置端,可滿足多片同時應用的需求。內置增益放大器,進行大電流測量時可借助放大器,減小外部電流取樣電阻的溫漂問題。支持數字校準,內置自檢和校正算法,可直接讀取校準后的換算值,校準值保存在內部存儲中,無需外部EEPROM,默認保存100mV經驗值。

        抗干擾能力強,具有停振檢測功能。在無須額外的保護電路下EFT超過4kV,適合各種工業環境的應用。

芯片特點
  • 24位數據輸出,輸入增益可選1、2、8、16,可測量信號的瞬時值、真有效值和頻率

  • 靈活的數據輸出速率:60SPS至8KSPS

  • 性能規格:16.4位無噪聲分辨率(8KSPS,Gain = 1) 18.2位無噪聲分辨率(1KSPS,Gain = 1) 20.2位無噪聲分辨率(30SPS,Gain = 1)

  • 用戶可配置輸入通道:三組差分或五組單端

  • 信號范圍:-200~200mV(RMS)

  • 工作電流:1.2mA

  • 交流整流:內設,無需外部組件,真有效值處理器,帶寬達2kHz,誤差小于0.5%

  • 參考電壓:1.16V,35ppm/℃

  • 1路LDO輸出

  • 1路PWM輸出

  • 3個數字IO輸出

  • 3個芯片地址設置端

  • 串口通信方式,支持Modbus-RTU協議

  • 干擾抑制:50Hz和60Hz同時抑制能力

  • 校準方式:支持校準,可直接讀取換算值

  • 溫度范圍:-40~+85℃

芯片框圖
